SWP-LED32段雙區PID可編程序控制儀

發布日期：2016-04-25 瀏覽次數：0


主站蜘蛛池模板： 一本加勒比波多野结衣 | 精品视频一区二区三区在线观看| 国产精品无码久久av不卡| 亚洲产国偷v产偷v自拍色戒| 国产性猛交普通话对白| 国产在线精品一区在线观看| 国产一区二区三区乱码| 国产午夜免费啪视频观看视频 | 国产一区二区三区成人欧美日韩在线观看 | 久久精品中文字幕大胸| 精品无人国产偷自产在线| 国产一区二区三区高清在线观看| 女人被狂c躁到高潮视频| 国产成人av免费观看| 午夜精品一区二区三区的区别 | 欧洲熟妇乱xxxxx大屁股7| 精品淑女少妇av久久免费| 18禁白丝喷水视频www视频| 男人的好看免费观看在线视频| 裸体丰满白嫩大尺度尤物 | 大肉大捧一进一出视频| 双腿张开被9个黑人调教作文| 国产高清中文手机在线观看| 在线视频精品中文无码| www.-级毛片线天内射视视| 久久国产欧美日韩精品图片| 国产精品高潮呻吟av久久动漫| 激情爆乳一区二区三区| 99这里只有精品| 欧美伦理一区二区在线观看| av毛片在线观看一区二区| 美女黄18以下禁止观看| 大胸美女被吃奶爽死视频| 欧洲熟妇色xxxx欧美老妇| 成熟人妻av无码专区| 18禁网站禁片免费观看| 999久久久国产精品| 永久免费看一区二区看片| 日韩一区二区中文字幕| 亚洲欧美日韩综合久久久久久| 中文字幕日本六区小电影|
說明:
SWP-LED系列32段PID可編程序控制儀適用于需要進行高精度多段曲線程序升/降溫控制的系統。
　　SWP-LED系列32段PID可編程序控制儀可根據生產過程的要求，按照一定的曲線進行控制。
一、 主要特點
　　1、 可分別帶有一路PID控制輸出及一種變送輸出，可適用于各種測量控制場合。

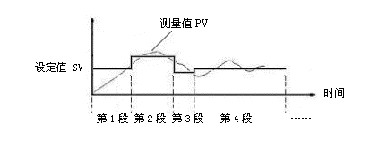

　　2、 最多可分三十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。
　　3、 可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平滑切換。
　　4、 具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。

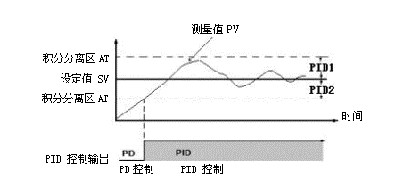

　　5、 可選擇采用雙區PID控制，抑制超調，提高控制精度。
二、 特殊技術參數
控制輸出方式
 PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度
 +0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍
 0.0%-100.0%（單位：0.1%）
積分（復位）時間
 0-9,999s（單位：1s）
微分（比率）時間
 0-9,999s（單位：1s）
控制周期
 1-250s（單位：1s）
采樣周期
 0.5s

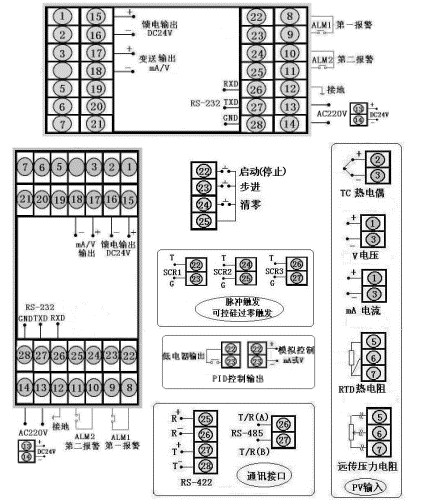

三、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖）
型號
SWP-P805系列
接 線 圖
儀表外形

　

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

 　
儀表外形

　

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

四、 SWP-LED系列32段 PID可編程序控制儀型譜表
型 號
代 碼
說 明
SWP -
 □ □ □□ -□ 　□ □-□□ - □ 　□ -□- □-□ 　
特 征
P
                       32段PID可編程序控制儀
外形尺寸
8
9

160×80mm（橫），80×160mm（豎）
96×96mm
控制作用
05
                   可編程序控制
通訊方式
□
                 參見"通訊方式"
控制輸出
□
               參見"控制輸出方式"
變送輸出
□
             參見"變送輸出方式"
輸入類型
□□
           參見"輸入類型"
******報警方式
□
         參見"報警輸出方式"
第二報警方式
□
       參見"報警輸出方式"
饋電輸出
□
     DC24V饋電輸出
供電方式
W
T


DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
外形特征
S
　
豎式顯示儀表
橫式顯示儀表
特殊型號或要求的, 請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明 。
★ 輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
 -99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
 -50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
 -50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
 -1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
 -1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
 -1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
 -1999～99999 d
23
可切換輸入
詳見下表　
08
Pt100
-200～650 ℃
16
0～20 mA
 -1999～99999 d
　
　
　
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
01
B
05
T
09
Pt100.1
14
1～5 V
02
S
06
J
10
Cu50
15
0～5 V
03
K
07
WRe
12
4～20 mA

04
E
08
Pt100
13
0～10 mA

★ 報警輸出方式
選型代碼
N
H
L
G
A
D
E
輸出方式
無報警（可省略）
上限報警
下限報警
偏差內報警
偏差外報警
LBA報警
 結束報警
★ 變送輸出方式
選型代碼
0
2
3
4
5
8
輸出方式
無輸出
4～20mA
0～10mA
1～5V
0～5V
特殊規格
★ 控制輸出方式
選型代碼
0
1
2
3
4
5
 6 7 8 9
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
 SCR輸出 SSR輸出 特殊規格 SOT輸出
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ ******報警輸出只可選擇N、H或L報警輸出。
★ 注1：儀表顯示方式為PV、SV、SEG三LED顯示。
★ 型號舉例：
①SWP-P805-822-12-HL
輸入類型為4～20mA，4～20mA控制輸出，4～20mA變送輸出，帶RS-485通訊，帶上下限繼電器報警輸出。
②SWP-P905-222-12-HL-P
輸入類型為4～20mA，4～20mA控制輸出，4～20mA變送輸出，帶RS-232通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出。
