SWP-LED-HK液位容積控制儀

發布日期：2016-04-25 瀏覽次數：0

說明:

SWP-LED液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。

一、主要特點

　　1、有極寬的顯示測量范圍，可顯示整五位的液位測量值及整八位的容積測量值（0--999999字），可精確到小數點后三位（0.001）進行容積顯示。

　　2、查表法進行運算，可對無規則罐體實現高精度的液位<=>容積轉換控制。

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

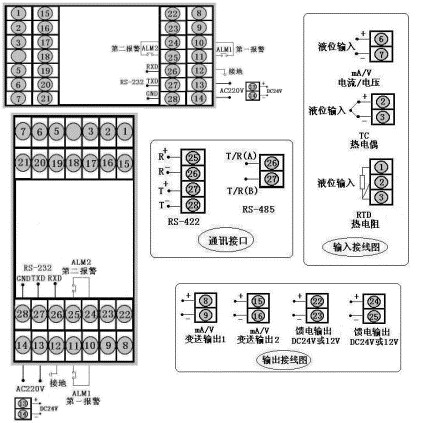

型號	SWP-HK80系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g

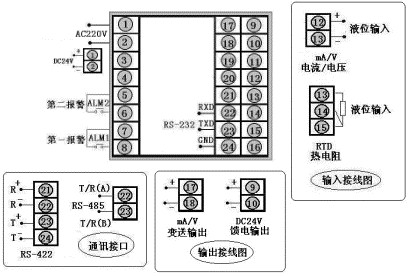

型號	SWP-HK90系列	接線圖
儀表外形	儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重量:400g

★HK80系列與HE80系列接線端子序列號定義不同

三、 SWP-LED液位<=>容積控制儀型譜表

型號

代碼

說明

SWP - HK

□ □□- □ □-□□ - □ □ -□ -□ -□

5位+8位液位<=>容積控制

外形尺寸

160×80mm（橫式）80×160mm（豎式）

96×96mm

控制作用

無控制（無報警）輸出

帶控制（有報警）輸出

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"控制輸出方式"

輸入類型

□□

參見"輸入類型"

******報警方式

無控制（或報警，可省略）

上限控制（或報警）

下限控制（或報警）

第二報警方式

無控制（或報警，可省略）

上限控制（或報警）

下限控制（或報警）

饋電輸出

無饋電輸出（可省略）

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

豎式顯示儀表

橫式顯示儀表（可省略）

★ 輸入類型：（出廠默認值）

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	說明
A	4～20 mA	-1999～99999d	D	0～5 V	-1999～99999d	本表所列為******量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B	0～10 mA	-1999～99999d	L	電阻	-1999～99999d
C	1～5 V	-1999～99999d	R	用戶特定	全量程

★ 控制輸出方式

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 型號舉例：

①SWP-HK801-22-A-NN

無控制（或報警）輸出液位?容積控制儀，輸入類型為4～20mA，帶RS-232通訊，4～20mA控制輸出，無報警輸出。

②SWP-HK903-81-A-HL-P

帶控制（或報警）輸出液位?容積控制儀，輸入類型為4～20mA，繼電器控制輸出，帶RS-485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出。
