SWP-LCD-A/M手動操作器

發布日期：2016-04-25 瀏覽次數：0


主站蜘蛛池模板： 国产女人喷浆抽搐高潮视频| 国产午国产午夜精华 免费| 自拍字幕亚洲一区| 精品国产成人高清在线观看| 在线精品亚洲一区二区动态图| 久久久精品人妻一区二区三区四区免费视频 | 久久精品国产精品亚洲精品 | 亚洲аv电影天堂网| 中文字幕无码免费久久9一区9| 最新av一区免费观看| 人人爽人人爽人人爽| 日本无码欧美一区精品久久| 欧美一区二区日韩亚洲| 国产在视频线在精品视频2020| 国产免费不卡午夜福利在线| 国产网红无码精品福利网| 国产精品午夜视频自在拍| 午夜亚洲影院在线观看| 欧美精品日韩一区在线观看| 欧产日产国产精品精品| 国产av久久久久精东av| 无码影片| 色婷婷久久综合中文久久一本| 色资源av中文无码先锋| 欧美日韩蜜臀一区精品人妻视频 | 少妇高潮惨叫久久久久电影69| 中文字幕人妻一区二区三区 | 麻豆一区二区99久久久久| 久久综合亚洲鲁鲁五月天| 欧洲亚洲色视频综合在线| 国产精品久久福利新婚之夜| 国产精品va在线观看h| 亚洲精一区二区三区伦理| 国产在线观看日韩一区| 国产超碰人人做人人爱ⅴa| 亚洲一区二区在线观看免费视频| 久久亚洲中文字幕无码| 国产成人一区二区三区视频免费| 成人亚洲a片v一区二区三区蜜臀 | 午夜爽爽爽男女免费观看一区二区 | 国产精品久久久久久影视|




說明:









　SWP-LCD-A/M系列手動操作器可接在各種調節器或計算機控制系統之后作備用儀表，在系統試車或調節器失效時，可由本控制器替代進行手動操作，以保證生產的安全。



一、儀表特點



　　1、能接受與系統同步的給定信號和反饋信號，根據二者的偏差進行調節，輸出相應的控制量，并可取代小功率伺服放大器直接驅動閥門。



　　2、具備無擾動切換功能。能實現自動至手動的無擾動平滑切換；手動切換至自動時，采用逼近法積算，并帶切換限幅功能，實現手動至自動的無擾動平滑切換。



　　3、可同時顯示輸入值和輸出百分比值；指示報警和輸出狀態等。






二、儀表外形及接線圖(以下為基本配線方式，特殊訂貨請參見隨機接線圖)











型號



SWP-LCD-A/M系列

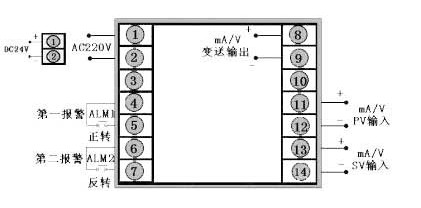

接 線 圖



儀表外形





儀表尺寸:72×72×110mm
開孔尺寸:680×680mm
重 量:240g








三、SWP-LCD-A/M系列手動操作器型譜表











型 號



代 碼



說 明





SWP -LCD

□□ □ □□ □ □□/□□- □ □- □
大屏幕帶背光液晶顯示儀表





儀表功能

A/M








手動操作器





外形尺寸



7








72×72 mm





控制作用



35







手動/自動操作，無擾切換





輸出方式



□






參見"輸出方式"





PV輸入類型



□□





參見"輸入類型"





SV輸入類型



□□




參見"輸入類型"





******報警方式









N





H





L









無報警（可省略）



上限報警



下限報警





第二報警方式









N





H





L








無報警（可省略）



上限報警



下限報警





供電方式









W





T







DC24V供電



AC90～265V供電（開關電源）






★ 輸入類型











代碼



輸入類型



測 量 范 圍



代碼



輸入類型



測 量 范 圍





12



4～20 mA



-1999～9999 d



14



1～5 V



-1999～9999 d





13



0～10 mA



-1999～9999 d



15



0～5 V



-1999～9999 d



★　注：不能切換輸入，訂貨時請確認型號。






★　輸出方式











代 碼



1



2



3



4



5



6



7



8



9



輸出方式
繼電器
4～20mA
0～10mA
1～5V
0～5V
SCR輸出
SSR輸出
特殊規格
閾位控制



SCR--可控硅過零觸發脈沖輸出 　　 SSR--固態繼電器控制輸出



★　注：選擇繼電器輸出正反轉，無報警輸出。










★ 型號舉例：



①SWP-LCD-A/M735-01-12/14-N-W



輸出方式為繼電器正反轉輸出，PV輸入類型為4～20 mA，SV輸入類型1～5 V，DC24V供電。



②SWP-LCD-A/M735-02-14/12-HL-T



輸出方式為4～20mA輸出，PV輸入類型為1～5 V，SV輸入類型4～20mA，******報警為上限報警，第二報警為下限報警，AC90～265V供電（開關電源）。
